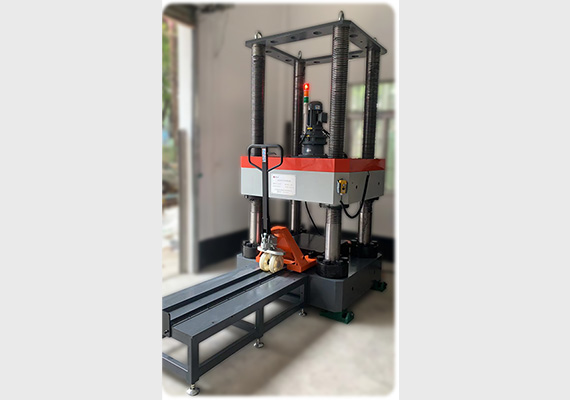

ATES1000T全自动千斤顶检定装置

一、简介

ATES1000T全自动千斤顶检定装置主要由移动横梁式反力框架、高精度测控采集系统，标准测力仪及移动小车组成，主要用于千斤顶的力值校验、检定。

二、技术参数

1.承载能力：10MN(量程可选);

2.力值准确度：±0.3%;

3.反力架结构：四立柱式、采用移动横梁进行试验空间高度调整，用于调整试验空间大小，以满足不同规格、不同尺寸千斤顶的检测通过托架可调吊环安装及调整传感器空间操作方便简单；

4.传感器托架：安装在横梁底部，采用叠加式结构设计，方便安放多个不同规格、不同外径尺寸的传感器；

5.专用移动小车：带轨道支架，可将千斤顶准确无误的移动到反力架试验台面，操作简单，省时省力；

6.伺服测控系统：主要由高压泵液压系统、电液伺服测控箱、伺服油泵组、节流阀组和测控软件组成，能实现对千斤顶的载荷或油压进行闭环控制，并且可以实现两种控制方式之间的切换，有控制精度高、噪音低、长期稳定性好等特点。安卓系统测试软件和PC系统测试软件可同时运行，无线或者有线多个终端可以同时控制/记录。伺服油源可以脱离上位机软件独立操控及运行；

7.测控仪表：数量1只，精度±0.005%,可以同时接三个传感器使用(油压传感器、称重测力传感器和扭矩传感器);可显示和输出压力(Mpa、PSI等),力值(t、kN等)/扭矩值(Nm、Ncm等)。可调节高中低档采用速率，供上位机软件反馈使用，同时有线和无线与手机、平板和PC进行交互。客户自配油源的千斤顶也可点选记录，自动按模板出证书。
